Du benötigst für einen Sensor-Batterie-Tausch M4 (Steck-Batterie) eine CR2032 Batterie (3V) und deinen M4-Sensor.
Am Ende dieser Seite findest du den Link zu unserem Service-Shop, wo du diverse aXbo-Ersatzteile erwerben kannst.
Hinweis 1
Sämtliche Arbeiten an Platinen dürfen ausschließlich mit ESD-Handschuhen vorgenommen werden, da sonst aufgrund von elektrostatischer Aufladung Komponenten auf der Platine ruiniert werden könnten. Sofern keine ESD-Handschuhe bei der Hand sind, sollte man darauf achten, dass man elektrostatisch nicht aufgeladen ist. Mehr dazu und wie man sich ggf. "entladen" kann, findest du im Internet.
Hinweis 2
Für den Fall, dass du dir selber eine Batterie CR2032 besorgst, raten wir dringen dazu, ausschließlich qualitativ hochwertige Batterien zu verwenden. Andernfalls könnte es sein, dass die Batterie ausläuft und dabei/dadurch andere Komponenten ruiniert!
So öffnest du deinen M4-Sensors

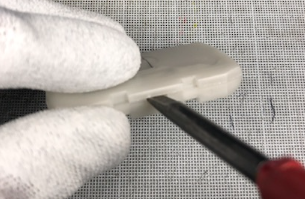

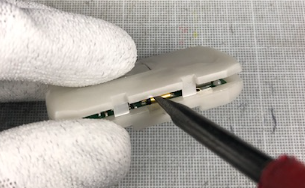

Auf einer Seite des Sensor-Gehäuses befindet sich ein größerer Schlitz. In diesen steckst du einen Schraubendreher (5mm) und drehst ihn in eine Richtung. Dabei sollten sich die Haken-Füßchen dieser Längs-Seite öffnen.

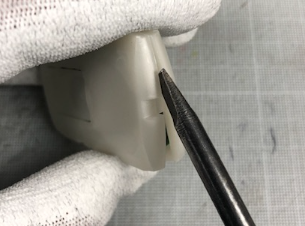

Als nächstes hantelst du dich von einem Haken-Füßchen zum nächsten und öffnest es mittels Schraubendreher lt. den Fotos.

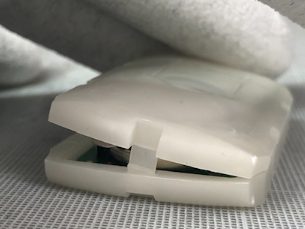

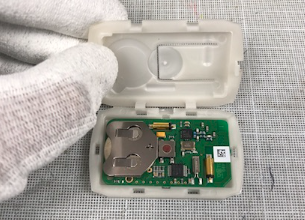

Es sind jedenfalls alle 6 Haken-Füßchen zu "lösen".

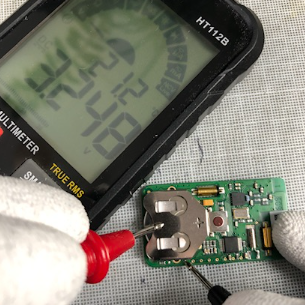

Sofern erforderlich, kannst du jetzt folgendermaßen die Spannung der Batterie messen:
Die Spannung einer für den Sensor funktionstüchtigen Batterie sollte zwischen 3,0 und 3,3 Volt liegen

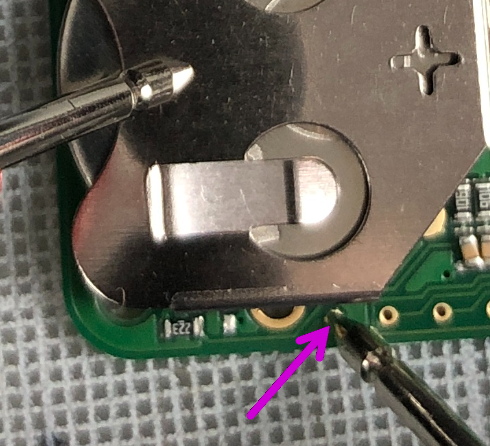

Messpunkte: (+) Batteriehalter u. (-) Kontakt lt. Foto

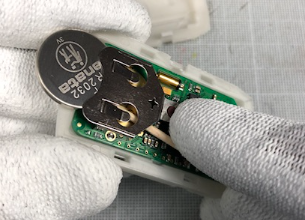

Wenn die Batterie leer ist bzw. eine zu geringe Spannung aufweist, kannst du diese ganz einfach mit einem kleinen, nicht-metallischen Gegenstand (z.B. Zündholz, Zahnstocher) lt. Foto "ausstoßen".
Hinweis: Die linke Gehäuse-Kante könnte einen kleinen Widerstand darstellen! Dementsprechend ggf. das Gehäuse etwas von der Platine "wegbiegen".
Und eine neue Batterie einsetzen.
Nach dem Einsetzten ggf. erneut die Spannung messen!
Sensor-Gehäuse wieder zusammensetzen

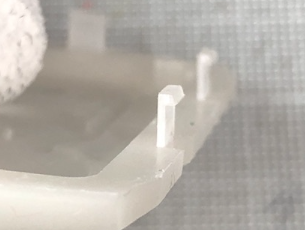

Obere Gehäusehälfte "richtig" montieren

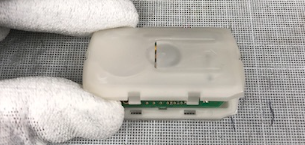

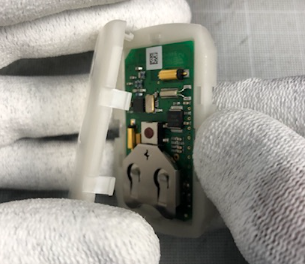

Zuerst 2 der Haken-Füßchen auf einer Längs-Seite einsetzen...

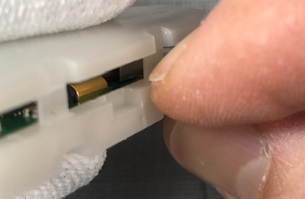

...dann ggf. mit den Fingernägel "rundherum" jedes einzelne Haken-Füßchen "justieren".

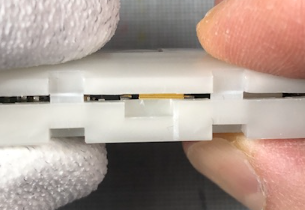

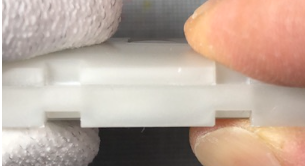

Danach rundherum das Gehäuse zusammendrücken damit die Haken-Füßchen "arretieren".
Damit ist das Gehäuse verschlossen und der Sensor wieder einsatzbereit.
Bitte nicht vergessen, den Sensor-Button für 5 Sekunden gedrückt zu halten um den Sensor zu aktivieren!
------------------------------------------------------------------------
Sollte sich mit der Zeit das eine oder andere Haken-Füßchen der oberen Gehäusehälfte "verabschieden", so kann man sich jederzeit damit aushelfen, die beiden Gehäusehälften sicherheitshalber/zusätzlich mittels einem Streifen Tesa/Tixo zu fixieren.
