Sensor-Steckbatterie Umbau-Set (>M4)

Du benötigst für ein Upgrade auf das Sensor-Batterie Umbau-Set "STECKEN", a) deinen "alten" Sensor (ab ~2008 * ) sowie b) ein Umbau-Set für P1 u/o P2.


Am Ende dieser Seite findest du den Link zu unserem Service-Shop, wo die Umbau-Sets für dieses Upgrade bezogen werden können.

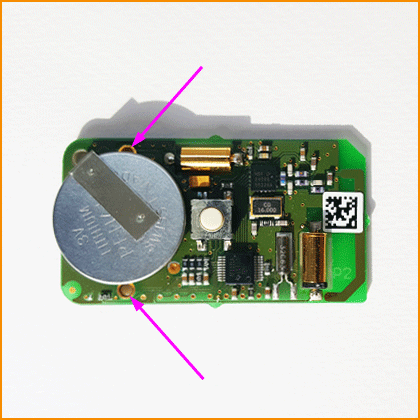

*...dein "alter" Sensor muss jedenfalls diese beiden Löcher aufweisen um den Batterie-Halter einlöten zu können (siehe 2 pinke Pfeile)



Es gibt 2 Möglichkeiten, das Sensor-Gehäuse deines "alten" Sensors zu öffnen

a) per Schlitz-Schraubendreher (Schraubenzieher)
b) per Stanley-Messer (oder ähnlichem)

Bei der Version mit dem Schraubendreher fährt man mit diesem einfach zwischen die beiden Gehäuse-Hälften. Man muss entsprechend Kraft aufwenden um die  Verschweißung der 6 Füßchen zu lösen.



Bei der Version mit dem Stanley-Messer ist die Klinge entsprechend kurz einzustellen.



Achtung
Bitte immer weg vom Körper schneiden oder aber eine gewissen "Eigen-Spannung" innerhalb der Hand mit dem Messer aufbauen sodass man sich bei einem Abrutschen nicht in den eigenen Finger oder in die Hand schneidet.



Es sind in beiden Fällen jedenfalls alle 6 Füßchen zu "lösen".



Hinweis
Sämtliche Arbeiten an Platinen dürfen ausschließlich mit ESD-Handschuhen vorgenommen werden, da sonst aufgrund von elektrostatischer Aufladung Komponenten auf der Platine ruiniert werden könnten.

Platine entnehmen

Die Platine kann durch leichtes "Wegbiegen" der unteren Gehäuse-Hälfte entnommen werden.





Löten
Zum Herauslöten der alten Batterie sowie zum Einlöten der neuen Batterie sind entsprechende Lötkenntnisse erforderlich.
Hinweis:
Sollten unzureichende Lötkenntnisse vorhanden sein, so besteht die Gefahr, dass man - v.a. beim Versuch die alte Batterie auszulöten - die Platine ruiniert.

  • Sofern das Lot kein Flussmittel beinhaltet, kann man ggf. mittels "Flussmittelstift" den Einlöt-Vorgang optimieren.

  • Als Löt-Temperatur sollte maximal 325°C eingestellt werden, andernfalls könnte es sein, dass man andere Komponenten auf der Sensor-Platine beschädigt (z.B. die Neigungs-Schalter).

  • Es ist ferner darauf zu achten, dass sich die Platine im Zuge des gesamten Entlöt- und/oder Einlöt-Prozesses nicht allzu sehr erwärmt. Am besten pausiert man etwas zwischen dem Einlöten der linken und der rechten Halteklammer.



"Alte" Batterie auslöten

Optimal wird dafür ein Auslöt-Gerät (desoldering) verwendet.


Einlöten des "neuen" Batteriehalters

Den Batteriehalter lt. Foto in die beiden Löcher stecken.

Im Anschluss beide Füßchen folgend "fixieren":

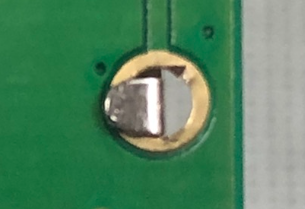

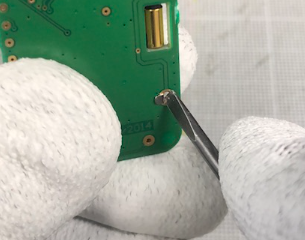

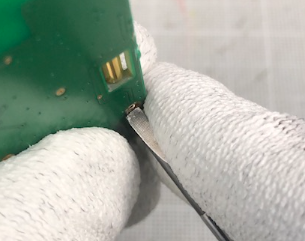

Zuerst die Klammer mit einem kleinen Schraubendreher Richtung Platine drücken.

Dann die Klammer Richtung entgegenliegende Klammer drücken (dabei mit dem Schraubendreher am Loch abstützen und diesen leicht "drehen").

Dieser Vorgang ist relevant um die Höhe der Klammer nach dem Lötprozess so gering als möglich zu halten.

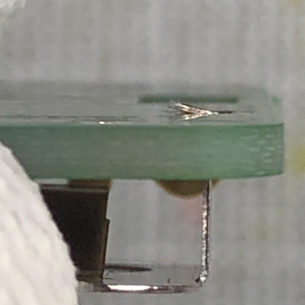

So oder so ähnlich sollten die Halteklammern vor dem Lötprozess aussehen.

Als nächstes erfolgt der Lötprozess!
(Hinweise siehe weiter oben)

Assembling

Nach dem Einlöten des Batterie-Halters sind noch folgende Schritte notwendig:
- Batterie einstecken (u. ggf. Volt messen)
- richtige Gehäusehälfte P1/P2 nehmen (siehe Sticker auf Unterseite)
- Klebestreifen "aktivieren"
- Platine korrekt in die untere Gehäusehälfte einlegen
   (Hinweis: siehe Fotos ad Unterscheidung P1 + P2)

ASSEMBLING-FOTOSERIE

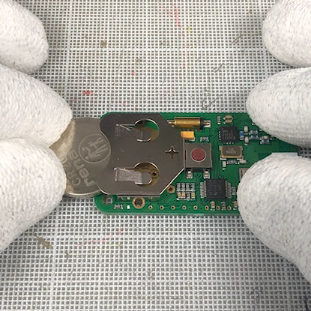

Batterie einstecken

Die Spannung sollte zwischen 3,19 und 3,26 Volt liegen
Messpunkte: (+) Batteriehalter u. (-) Kontakt lt. Foto

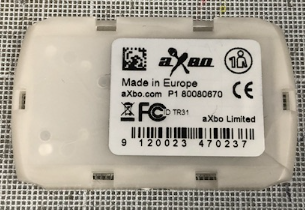

Richtige Gehäuse-Unterteil lt. Sticker auswählen

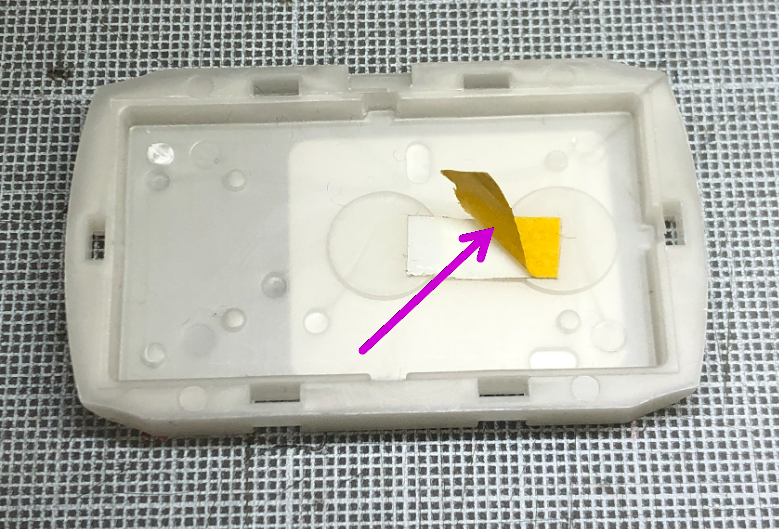

Klebestreifen "aktivieren"

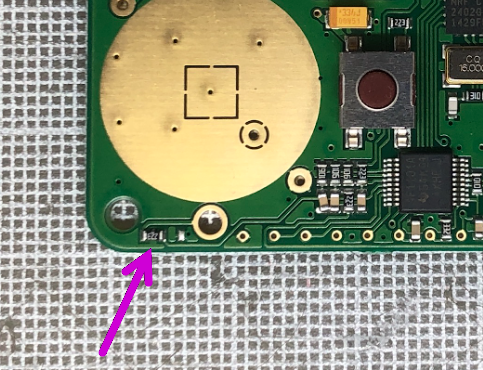

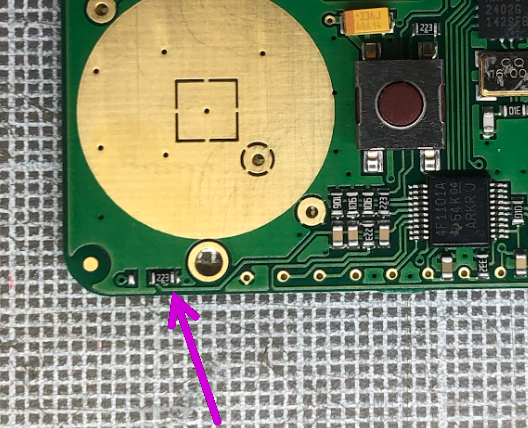

P1 (Widerstand links)
P2 (Widerstand rechts)
[PS: Somit kann sich jeder, der derart kleine Widerstände löten kann, aus einem P1 einen P2-Sensor "machen" u. vice versa]

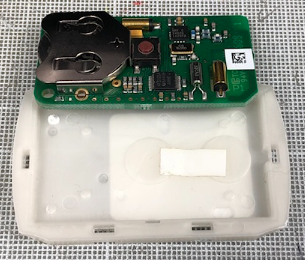

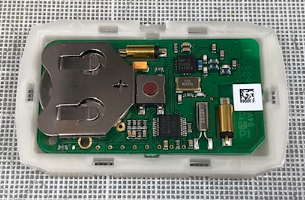

Platine korrekt einlegen


- obere Gehäusehälfte "richtig" montieren

Zuerst 2 der Haken-Füßchen auf einer Längs-Seite einsetzen...
...dann ggf. mit den Fingernägel "rundherum" jedes einzelne Haken-Füßchen "justieren".
Danach rundherum das Gehäuse zusammendrücken damit die Haken-Füßchen "arretieren".

Damit ist das Gehäuse verschlossen und der Sensor einsatzbereit.

Bitte nicht vergessen, den Sensor-Button für 5 Sekunden gedrückt zu halten um den Sensor zu aktivieren!


------------------------------------------------------------------------

Sollte sich mit der Zeit das eine oder andere Haken-Füßchen der oberen Gehäusehälfte "verabschieden", so kann man sich jederzeit damit aushelfen, die beiden Gehäusehälften sicherheitshalber/zusätzlich mittels einem Streifen Tesa/Tixo zu fixieren.
